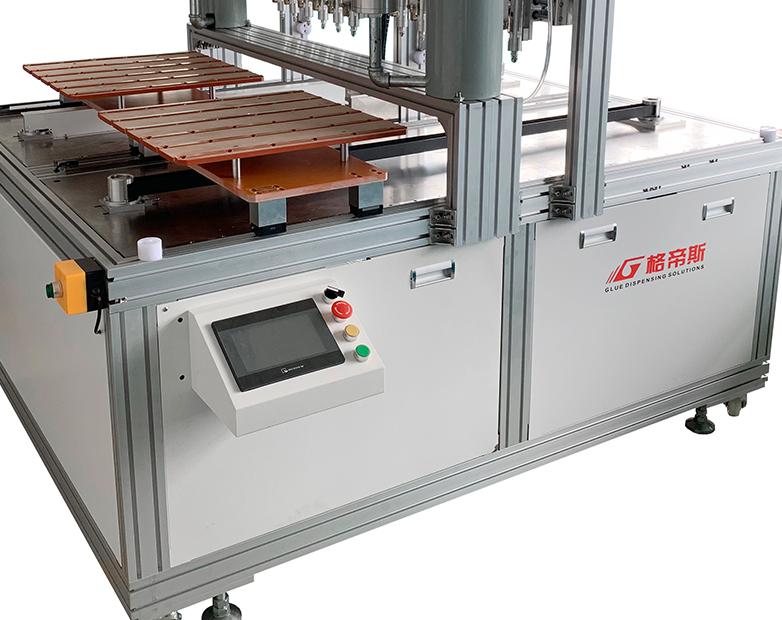

青娱乐www久久99 TC-6060面板灯双工位打胶贴条一体机
原理描述 Principle Description
根据面板灯尺寸及灯条位置定制工装板，工人在一端将灯条倒铺在工装板上（透镜朝下），电机带动工装板移动，同时胶阀开启施胶于灯条背面，另一端工人将灯盘倒扣在工装板上，已背胶的灯条即可与灯盘贴合黏紧，人工取走灯盘即可。采用双工位设计，两端工人循环操作，提高效率。
- 产品介绍
- 产品参数
- 视频展示
原理描述
Principle Description
u
根据面板灯尺寸及灯条位置定制工装板，工人在一端将灯条倒铺在工装板上（透镜朝下），电机带动工装板移动，同时胶阀开启施胶于灯条背面，另一端工人将灯盘倒扣在工装板上，已背胶的灯条即可与灯盘贴合黏紧，人工取走灯盘即可。采用双工位设计，两端工人循环操作，提高效率。
设备特点
Machine Feature
u
专为
直发光面板灯设计，可根据要求配制相应数量出胶头，
设计产能
250-350个
/
H
（
600*600mm灯盘
）
；
u

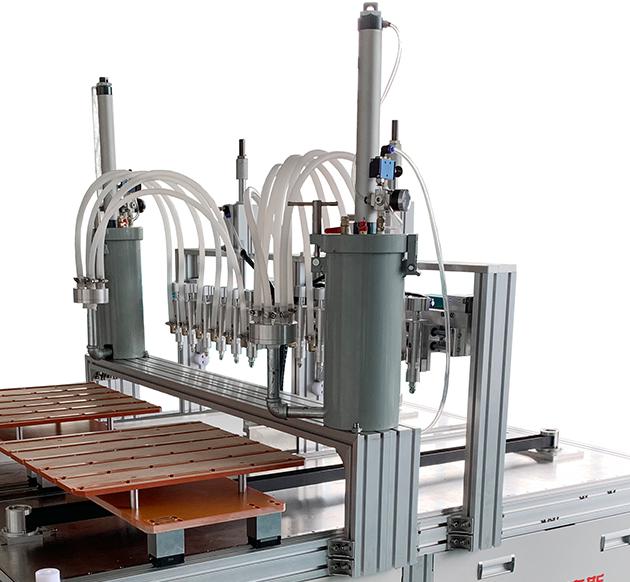

双胶桶供胶，配置多个点胶阀，提升出胶速度，减少换胶频率
u
放灯条和扣灯盘两端双工位设计，循环工作，提升效率，只需两人操作
u
两端操作工位均可手动复位，方便工人协调操作节奏
u
胶阀
出胶量精准，开胶迅速，断胶干净，不拉丝，不滴漏；
技术参数
Technical Parameters
|
设备型号
|
TC-6060
|
|
加工范围
|
300*300mm,300*600mm,600*600mm
|
|
移动速度
|
Max≤300mm/sec
|
|
重复精度
|
±0.05mm
|
|
动
力
源
|
压缩空气
+辅助气缸
|
|
出胶胶量
|
根据胶水粘度决定
|
|
料筒容量
|
2600ml专用硅胶压力桶
|
|
胶水粘度
|
Max≤20000CPS
|
|
控制方式
|
PLC+触摸屏
|
|
传动方式
|
精密
步进电机
+
同步带
+直线导轨
|
|
工作气压
|
0.5-0.8Mpa
|
|
工作电源
|
AC220V 50HZ /
3
00W
|
|
环境温度
|
0-40℃
|
|
环境湿度
|
20-90% no condensation
|
|
外形尺寸
|
20
00*
1500
*
1850
mm（WxDxH）
|
|
设备重量
|
约
2
00KG
|
适用胶水
Suitable Glue
：
2600ml
包装单组份导热硅胶
适用产品
Applications
：
LED
直发光面板灯
